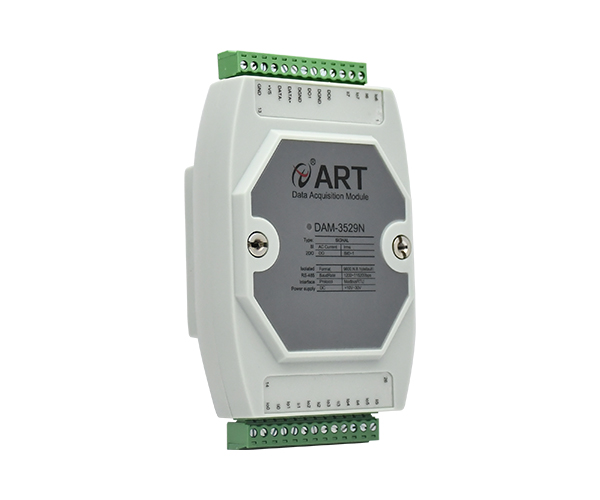

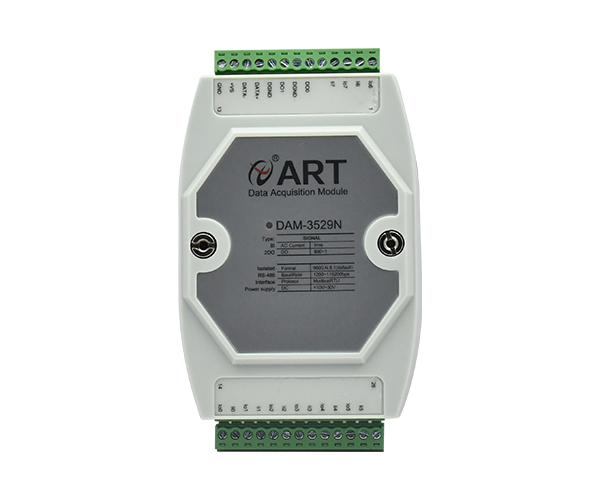

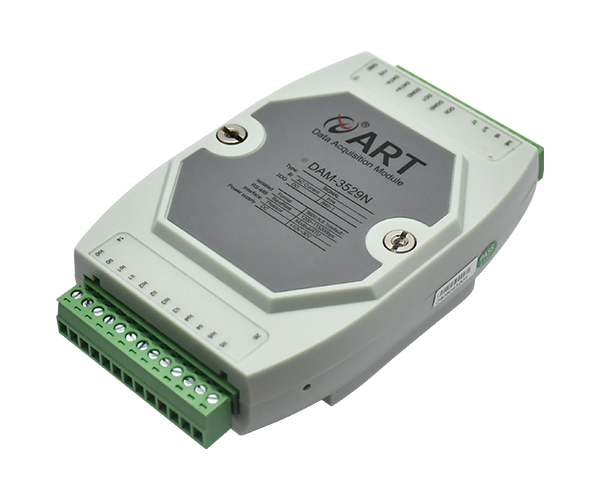

DAM-3529N為交流電流采集模塊，8路交流電流采集，16位精度，帶有2路DO 輸出報警功能， RS485通訊接口，帶有標準ModbusRTU協議。
在線咨詢



模擬量輸入

輸入通道

8路電流通道

輸入類型

交流電流輸入

電流量程（有效值）

默認50A（可定制1A、2A、5A、10A、20A、80A、100A、120A、 150A、200A、250A、300A、400A、500A）

出貨前，客戶需要制定量程。

輸出參數

電流有效值

采集信號

采集信號為電網標準交流信號，頻率不超過65Hz

采樣周期注1

默認每 400ms 采集1次

分辨率

16位

采集精度

±2‰

注：被監測電流低于 100mA 時，由于互感器變比誤差變大造成測量誤差會變大。

電流互感器

外置電流互感器，見1.6外置互感器說明

數字量

輸出通道

2路數字量輸出

輸出方式

集電極開路輸出

邏輯電平

邏輯0：截止

邏輯1：導通

報警輸出

數字量輸出通道0~1對應模擬量輸入通道0~8的任意兩通道

報警范圍

上下限報警、中間值報警

隔離電壓

1500V

其他

通訊接口

RS485

波特率

1200~115200bps

看門狗

內置看門狗

供電電壓

直流+10V～30VDC。

電源保護

直流供電時，帶有電源反向保護

功耗

額定值1W @ 24VDC

操作溫度

-10℃～＋70℃

存儲溫度

-40℃～＋80℃



1.產品光盤：1張

2.保修卡：1張

3.合格證：1張
